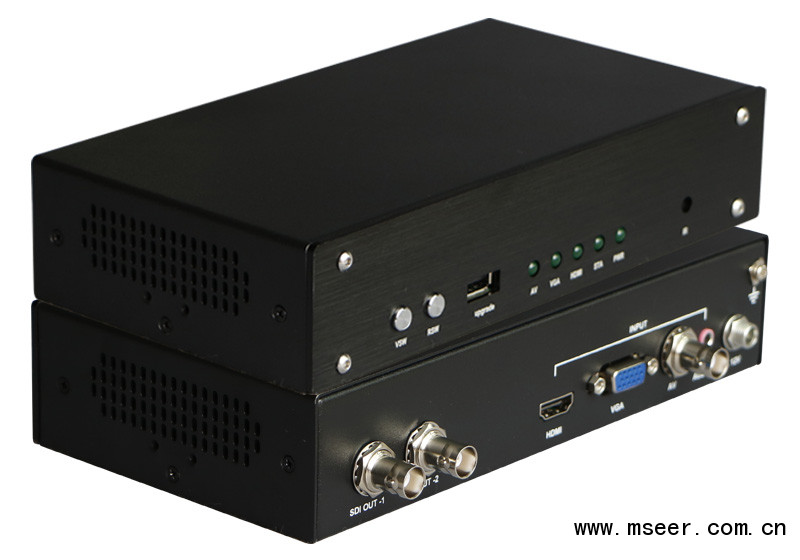

產品簡介MHTS101
MHTS101是一款多功能轉換器。專用于將單路高清晰多媒體接口HDMI或VGA或模擬AV（CVBS）信號轉換為高清數字分量串行接口SDI信號的設備。該設備集成SDI發送器及HDMI解調器，可方便地將HDMI（VGA、CVBS）信號轉為SDI信號，同時會將HDMI所帶音頻信號分離轉換后嵌入到SDI信號中，或?qū)GA，AV（CVBS）外置音頻嵌入到SDI信號中，以實現聲音及圖像同步傳輸。用戶可以強制指定SDI輸出格式，以適應不同應用環境。產品主要用于高清視頻信號遠距離傳輸，安防監控視頻信號遠距離傳輸、大型演出中高清視頻信號傳輸?shù)?/span>
產品優勢
支持HDMI輸入格式：480i,576i,720p50/60,1080p24/25/30,1080i 50/60,1080p 50/60
支持SMPTE 425M(A級和B級)，SMPTE424M，SMPTE292M，SMPTE259M-C
帶有2路SDI信號輸出，可以同時輸出2路信號
自動檢測HDMI EDID 信息
支持所有格式非對稱轉換
自動將信號音頻信號解嵌到SDI中
SDI輸出可選擇強制輸出模式
帶遙控器遠程操控

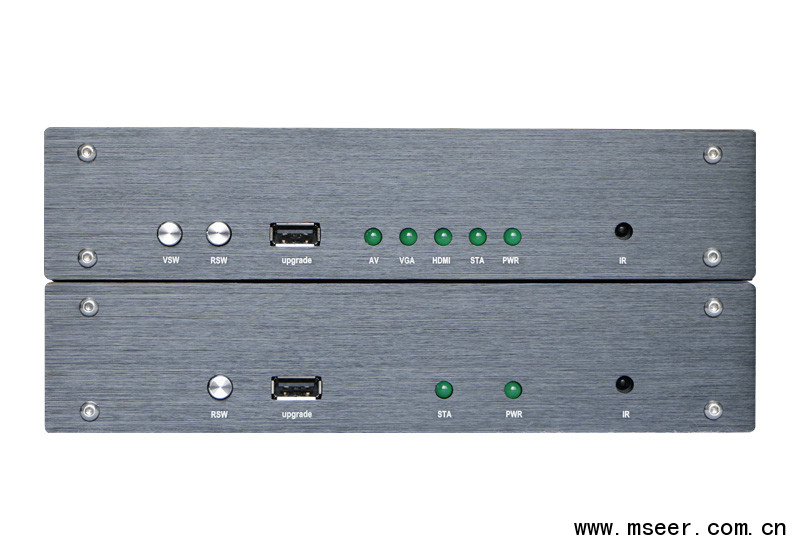

帶有電源及SDI信號格式指示，方便用戶實時監測
產品參數

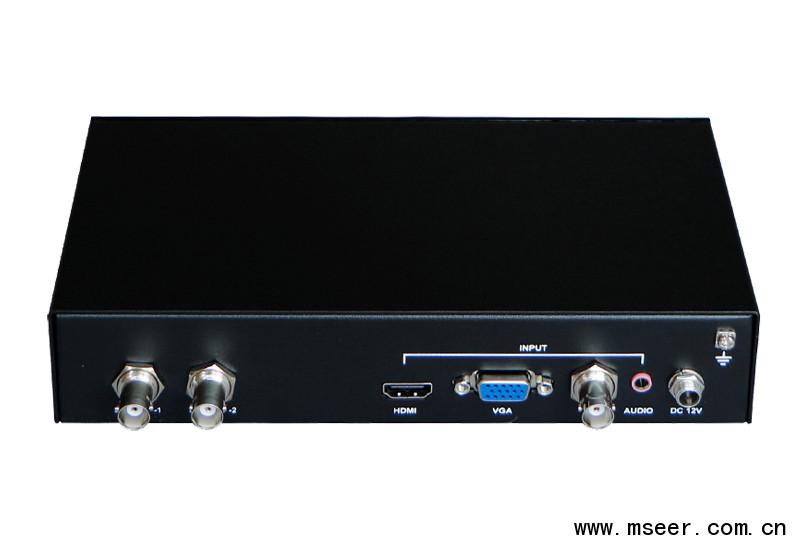

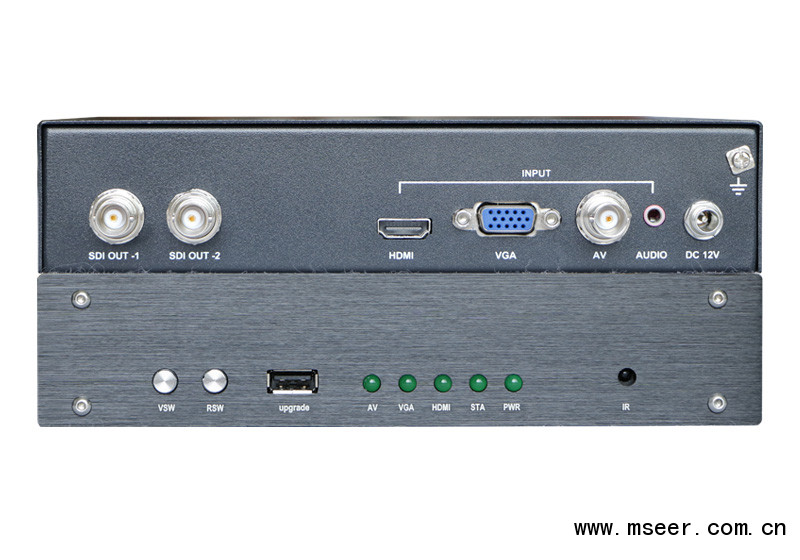

輸入接口：HDMI、VGA、AV(CVBS：BNC-F)
頻率帶寬（HDMI）：225MHz/符合標準（HDMI 1.3）
輸入格式支持：480i,576i,720p@50/60,1080i@50/60, 1080p@24/25/30, 1080p50/60
輸出接口：2路SD/HD/3G-SDI
輸出信號類型：SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
SDI信號幅度：0.8Vp-p
SDI阻抗：75歐姆
SDI耦合類型：AC耦合
SDI信號抖動(典型值)：SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI
最大輸出電纜長度：Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m
產品尺寸：158×120×36mm
電源需求：5~24VDC
