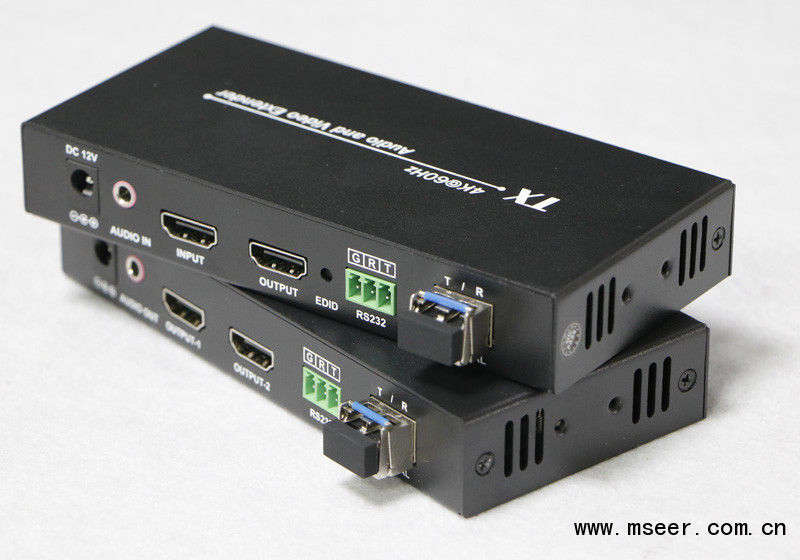

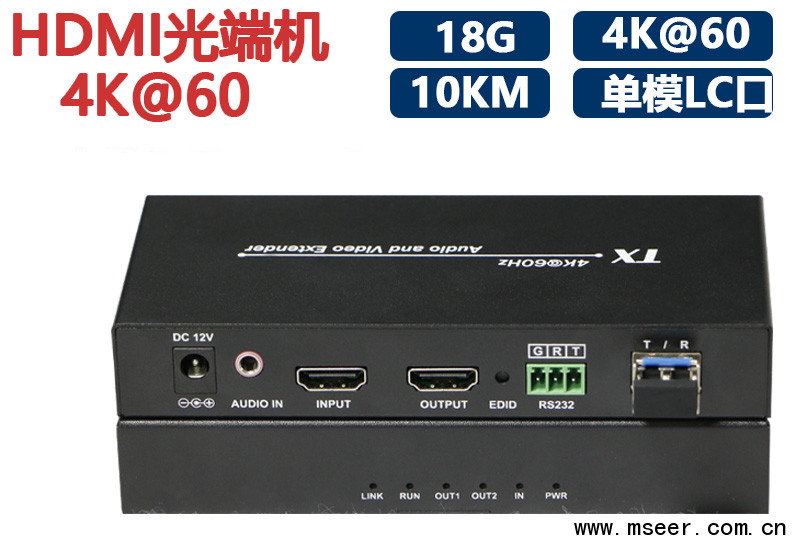

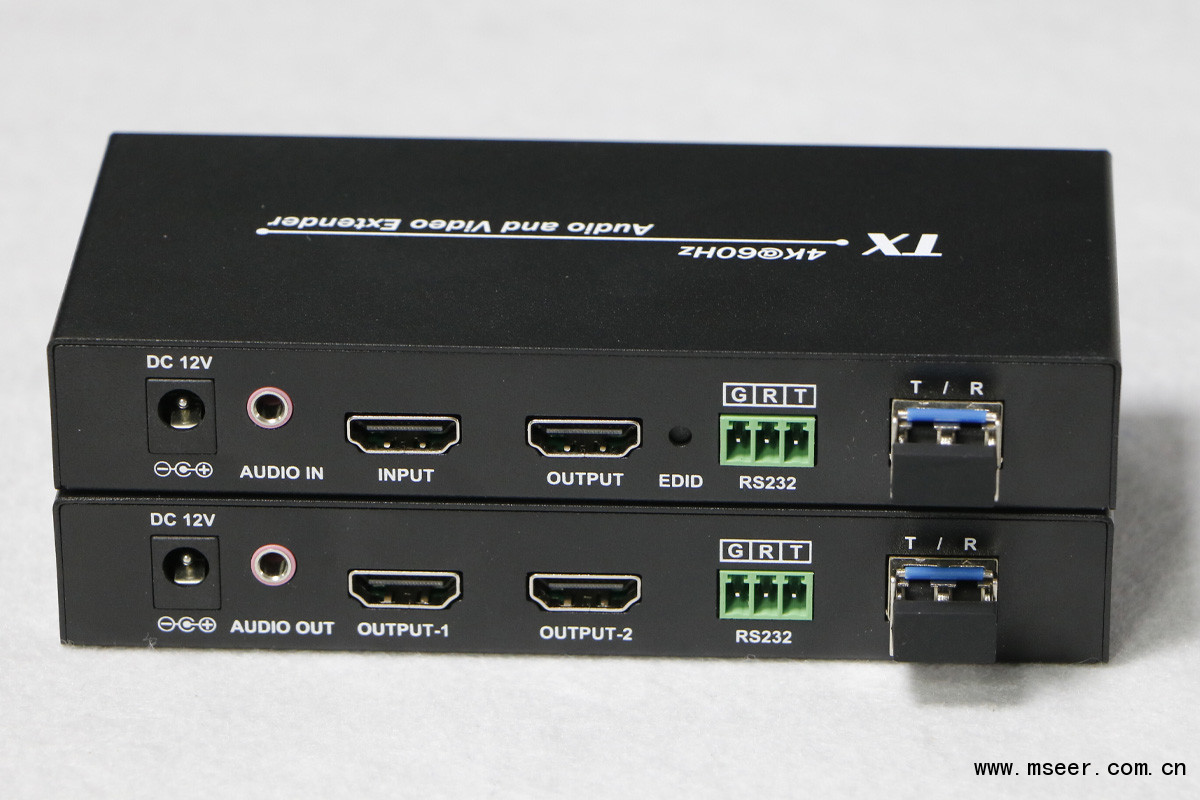

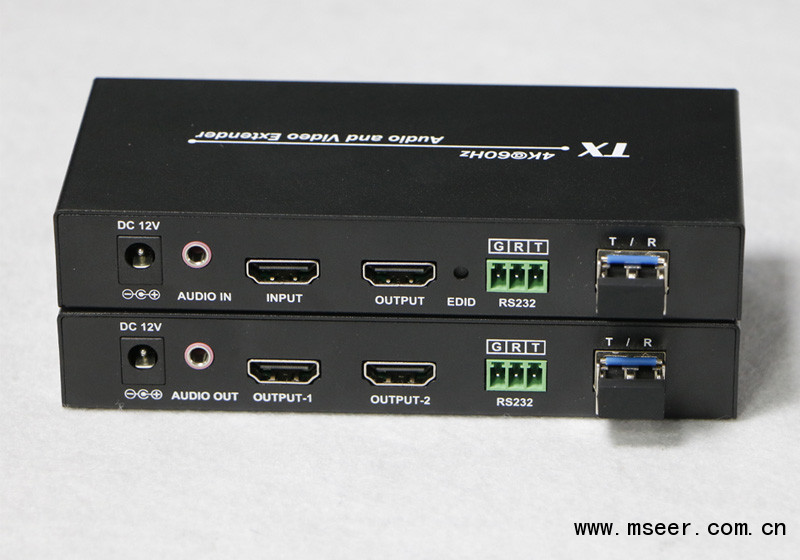

此光纖延長器是用于延長傳輸HDMI音視頻信號的設備，通常在HDMI線極限長度無法滿足傳輸距離的情況使用。本產品是通過萬兆光纖將最高分辨率為3840*2160@60Hz的HDMI高清音視頻信號無壓縮傳輸標配10KM，本產品支持RS232串口數據透傳，獨立音頻傳輸，支持本地環出，在為用戶降低成本的同時保證信號的穩定。延長器內置學習EDID極大的提升了設備的兼容性。該設備具有傳輸距離遠、使用成本低、安裝方便、兼容性好、是一種穩定高效的傳輸方式，廣泛應用于高清會議系統，高清影視拍攝，高清教學系統，高清數字廣告等的音視頻傳輸。
產品優勢
l 金屬外殼，散熱性好，抗干擾能力強；壁掛式更方便
l 使用單模單纖標配可傳輸10KM
l 視頻分辨率最高達3840*2160@60Hz
l 支持RS232串口數據透傳
l 支持獨立音頻透傳
l 支持本地環出
l HDMI 2.0和HDCP 2.2標準
l 支持EDID學習，提高兼容性，匹配信號源和顯示設備
l 內置自動調節系統，使圖像平滑、清晰、穩定
l 內置ESD靜電保護電路，安裝簡單，即插即用
l 應用領域：解決方案(商店、餐廳、教室、監視器、揚聲器、節能、虛擬桌面、數碼相機、大屏拼接等)
產品參數
|
規格名稱 |
詳細參數 |
|
|
視頻 |
支持協議 |
HDMI 2.0; HDCP 2.2 |
|
HDMI像素帶寬 |
600MHz，全數字 |
|
|
HDMI接口帶寬 |
總帶寬18Gbps |
|
|
最大支持分辨率 |
3840X2160@60Hz 及向下兼容 |
|
|
視頻接口 |
HDMI-A 接口 |
|
|
HDMI接口阻抗 |
100Ω |
|
|
建議HDMI線使用長度 |
小于5米，在1920X1080@60Hz時 |
|
|
RS232 |
接口 |
DB9 |
|
信號方向 |
單向傳輸(單纖）；雙向傳輸（雙纖） |
|
|
波特率 |
自適應，最高115200bps |
|
|
數據位 |
8位 |
|
|
音頻 |
接口 |
3.5mm立體聲音頻插座 |
|
音頻格式 |
44.1K,48K,96K,176K,192K |
|
|
信號類型 |
立體聲 |
|
|
光纖 |
光纖接口 |

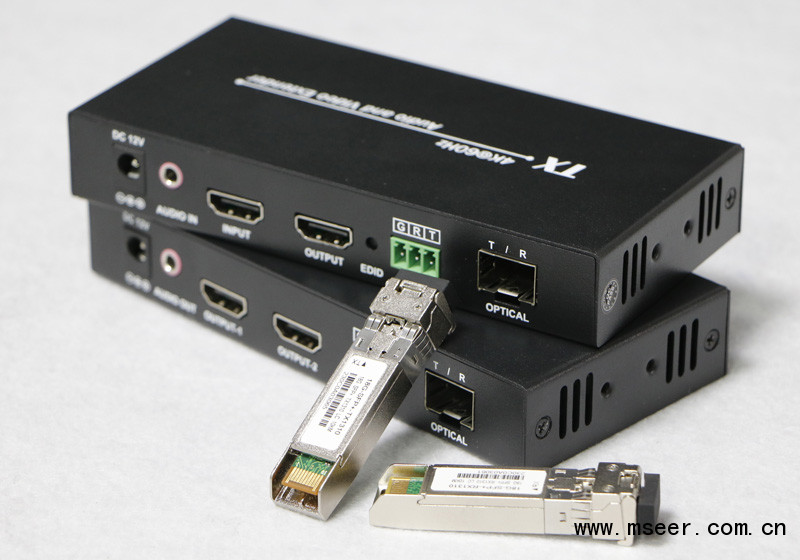

外接SFP模塊-LC 接口 |
|
光纖類型 |
單模 |
|
|
波長 |
單模 1310nm |
|
|
接口帶寬 |
18Gbps |
|
|
建議最大傳輸距離 |
3840X2160@60Hz時； 單模標配：10KM |
|
|
其他 |
電源 |
電源適配器：DC 12V |
|
最大功耗 |
MAX 10W |
|
|
工作溫度 |
-5℃ ~ +70℃ |
|
|
工作濕度 |
5% ~ 90% |
|
|
主機尺寸 |
142*67*23mm |
|
|
保修期 |
1年免費保修 |
|
